Grundlegend gibt es nur wenige Differenzen zwischen dem G- und dem V-Modell der AMD 690-Chipsatz-Serie, wobei letztere Variante ein wenig in der Ausstattung beschnitten wurde. Der AMD 690G bietet den vollen Featureumfang und unterstützt alle aktuellen AMD-Prozessoren der Athlon und Sempron Serien, bietet Platz für bis zu 16 Gigabyte DDR2-800 Speicher, verfügt über eine integrierte Radeon X1250 Grafik, x16 PCI Express for Graphics (PEG), bis zu 4x PCIe x1 (insgesamt 20 PCIe-Lanes), 6x PCI, 8-Kanal HD-Audio, 10x USB 2.0, 1x PATA (2 Geräte), 4x SATA2 (RAID 0,1/0+1), Gigabit-Ethernet und vieles mehr. Des Weiteren kann das G-Modell sowohl je einen HDCP-tauglichen HDMI-Ausgang und DVI-Anschluss als auch Multiple-Display-Features (Dual-DVI) bieten. Hier liegen auch die wesentlichen Unterschiede zwischen 690G und 690V: Das V-Modell muss sich mit einem herkömmlichen Sub-D- und TV-Ausgang begnügen, was sich durch die unterschiedlichen Grafikengines begründen lässt: Radeon X1250 (690G) bzw. Radeon X1200 (690V). Ansonsten sind die beiden Versionen identisch.
| nForce 590 SLI | AMD 690G | AMD 690V | |
| Design | Dual | Dual | Dual |
| Chips | C51XE+MCP55PXE | RS690+SB600 | RS690+SB600 |
| Sockel | AM2 | AM2 | AM2 |
| HT-Frequenz | 1000 MHz | 1000 MHz | 1000 MHz |
| DDR2-533 | √ | √ | √ |
| DDR2-667 | √ | √ | √ |
| DDR2-800 | √ | √ | √ |
| Audio | HD-Audio | HD-Audio | HD-Audio |
| Grafik | - | Radeon X1250 | Radeon X1200 |
| PCI Express |
46 Lanes, 9 Kanäle
16, 16, 8, |
20 Lanes, 5 Kanäle
16, 1, 1, 1, 1 |
20 Lanes, 5 Kanäle
16, 1, 1, 1, 1 |
| PCI (32 Bit) | 5x | 6x | 6x |
| Serial-ATA | 6x | 4x | 4x |
| Parallel-ATA | 2x | 2x | 2x |
| RAID-Modi | 0, 1, 0+1, 5 | 0, 1, 0+1 | 0, 1, 0+1 |
| USB 2.0 | 10x | 10x | 10x |
| FireWire | - | - | - |
| Ethernet | 2x Gigabit | Gigabit | Gigabit |
| Grafik-Ausgang | - | DVI, HDMI | Sub-D, TV-Out |

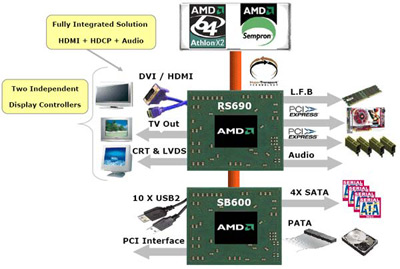

AMD 690V/G Blockdiagramm (RS690+SB600).
